Юстировка зеркал лазерного станка

Юстировка – процедура настройки оптики лазера. Луч идет через зеркала, далее линза фокусировки отражает его на поверхность. Важно, чтобы при движении аппарата над изделием лучевой поток оставался одинаково эффективным, поступал в точку фокуса линзы. Игнорирование юстировки зеркал лазерного станка приводит к некачественной резке.

Последствия отсутствия юстировки

Оптика лазерного станка требует своевременной проверки, поскольку копоть и испарения скапливаются на зеркальной поверхности, искажая отраженный луч. В результате лазерная резка листового металла становится некачественной.

Какие проблемы возникают при отсутствии юстировки:

• Металл не прожигается.
• Снижается качество работы.
• Станок функционирует медленнее.
• Срезы получаются скошенными или с гарью.
• Теряется четкость гравировки.

Проверка юстировки

Для проверки нажмите на кнопку подачи импульса. Посмотрите, какое пятно образуется на поверхности. Если оно некруглое, мелкое либо размытое, пора приступать к юстировке. Проверку рекомендуется проводить каждый раз перед началом работы за лазерным станком.

Правила юстировки

Настраивают оптику лазерного станка со строгим соблюдением правил:

• Юстировку проводят по порядку от первого к третьему зеркалу.
• Предварительно к поверхности оптики прикрепляют прозрачную клейкую ленту для проведения первичной проверки лазером.
• Не страшно, если лазерный луч не попадает в центральную точку после настройки 1 и 2 зеркал. Допустимо незначительное смещение. Но недопустимо, чтобы луч беспорядочно скакал по зеркальной поверхности в ходе его осевого движения.
• При коррекции 3-го оптического устройства лазерный станок должен стоять на строго горизонтальной поверхности. При необходимости используют регулировочные опоры.
• При юстировке третьего зеркала луч должен проходить точно по центру. Иначе он не войдет в линзу строго вертикально относительно плоскости, на которой стоит станок. И тогда излучатель может выйти из строя, линии обрабатываемой поверхности станут длиннее.

Подготовка

Первый этап юстировки зеркал – подготовительный, включающий 6 мероприятий. Рабочий должен:

• Извлечь модуль из лазера.
• Заклеить лентой 3-е зеркало. Каретку, где оно стоит, максимально отодвинуть от излучающей головки.
• Включить лазер, чтобы получить для ориентации прожженный след.
• Выключить лазерную установку. Через 10 минут, когда разрядятся конденсаторные элементы в лазере, хорошо зафиксировать светодиодный модуль. Желательно поместить его в пластиковую трубку для предотвращения шатания.
• Проконтролировать с помощью выжженного следа точное схождение луча лазера и модуля.
• Аналогично подготовить фокусирующую линзу.

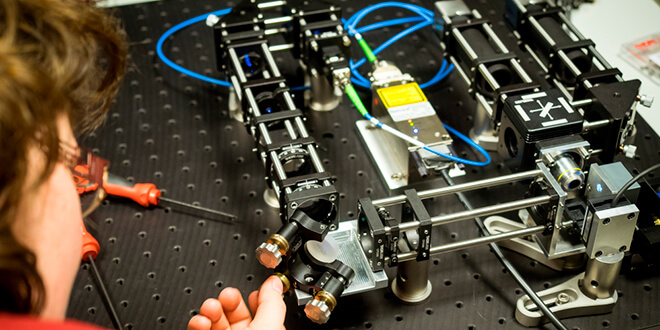

Пошаговый процесс юстировки

Далее можно приступать к основному процессу:

• Отрегулировать положение трубки лазера. Ленту со следом приклеить к первому зеркалу, лазерную трубку настроить так, чтобы луч оказался в центре метки.
• Ленту прикрепить на 2-е зеркало, чтобы отрегулировать первое. Метка должна находиться в центре, когда каретка стоит на Y-оси на любой дистанции от зафиксированного оптического устройства. Для настройки луча применяются регулировочные винты оптики.
• Приклеить ленту с меткой на третье зеркало. Вышеописанным методом отрегулировать второе оптическое устройство. Причем его необходимо выставить на X-оси в крайние зоны, чтобы убедиться в точности прохождения на всех полюсах.
• Юстировать третье зеркало проблематично. Винты нужно отрегулировать так, чтобы метка находилась на рабочей плоскости в центре мишени. Дистанция до нее фокусная. Диаметры мишени и выходного отверстия равны. Для идеального их совмещения рабочую поверхность необходимо сначала поднять до отверстия. Потом осторожно опустить, сохранив положение мишени. В завершение остается отрегулировать винты третьего устройства.

Вместо клейкой ленты с меткой можно использовать лазерную указку.

Возможна юстировка в обратном порядке: от третьего к первому зеркалу. Точность настройки лазерного станка придется проверить, повторно пройдя этапы от первого к третьему оптическому устройству.
